结构原理

HJ41系列金属管浮子流量计主要有两大部分组成：传感器和指示器。传感器主要由连接法兰、测量椎管、浮子和上下导向器组成；指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。在垂直的锥形测量管内，有一可上下移动的测量部件--浮子，当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向上移动。当流体的流量增大时，浮子的位移量增大；反之流体的流量减少时，浮子的位移量变小。也就

是说流体流量的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在某一个恒定的流量Q时，浮子也处于动平衡状态，停留在锥形管中的的某一位置H，此时浮子和锥形管之间的环形面积保持恒定。浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。根据流体动力学的伯努利方程，力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以金属管浮子流量计是采用可变面积测量流量的原理。在浮子的内部镶嵌高性能永久磁铁，当浮子处于平衡位置时，在浮子周围形成均匀而稳定的磁场。在锥形管的外面，安装磁传感器，就能将测量管内浮子的直线位移通过非接触型式传递到指示器中，通过检测和处理后，最终显示在指示器刻度盘上或输出相对应的标准4-20mA电流信号。

主要特点

◆  适用于小口径和低流速介质流量测量

◆  工作可靠、维护量小、寿命长

◆  对于直管段要求不高

◆  较宽的量程比10:1

◆  指示器上有按键，操作方便

◆  适用高温高压和强腐蚀性介质

◆  非接触式磁耦合传动

◆  可用于易燃、易爆危险场合

◆  可选直流电源或电池供电方式

◆  工作可靠、维护量小、寿命长

◆  带有数据恢复、数据备份及掉电保护功能

◆  多参数标定功能

◆  多行液晶显示，瞬时流量/累积流量/流量单位/流速/输出电流等

技术参数

▲  流量计口径    DN15  DN25  DN50  DN80  DN100  DN150  DN200

▲  流量范围      液体：1.0～300000L/h              气体：0.05～3000m³/h

▲  量程比        10:1    20:1（特殊）

▲  压力等级      DN15/ DN25 /DN50:4.0～40MPa     DN80:1.6MPa～10MPa

                  DN100: 1.6MPa～6.4MPa            DN150: 1.6MPa～4.0MPa

▲  介质温度      标准：-30～120℃                  高温：120～350℃

▲  供电电源      24VDC        锂电池供电       220VAC

▲  环境温度      就地型：-40～120℃                远传型：-30～60℃

▲  储存条件      温度：-40～85℃                   湿度：≤85%

▲  连接方式      法兰连接、卡箍连接、螺纹连接（用户提供标准）

▲  电气接口      M20*1.5    1/2NPT

▲  外壳防护      IP66

▲  防爆标志      本安型    隔爆型    粉尘防爆型

▲  压力损失      详见流量表

▲  介质粘度      DN15: η<5mPa.s   DN25: η<250mPa.s

DN50～DN200: η<300mPa.s

▲  接液材质      R1:304   RL:316L   Ti:钛合金   Hc:哈氏合金C   RP：衬四氟乙烯

▲  执行标准及检定依据     JB/T 6844-2015    JJG 257-2007

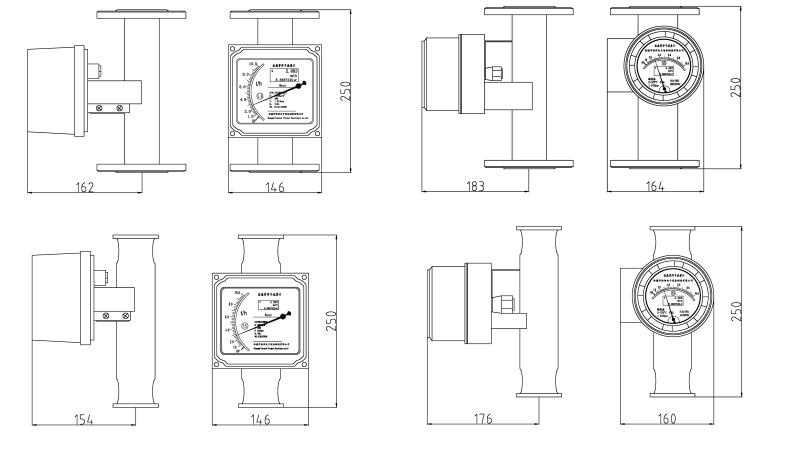

外形尺寸

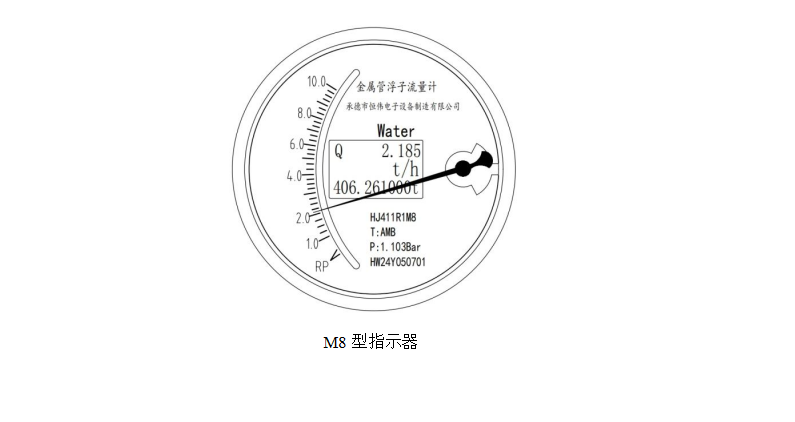

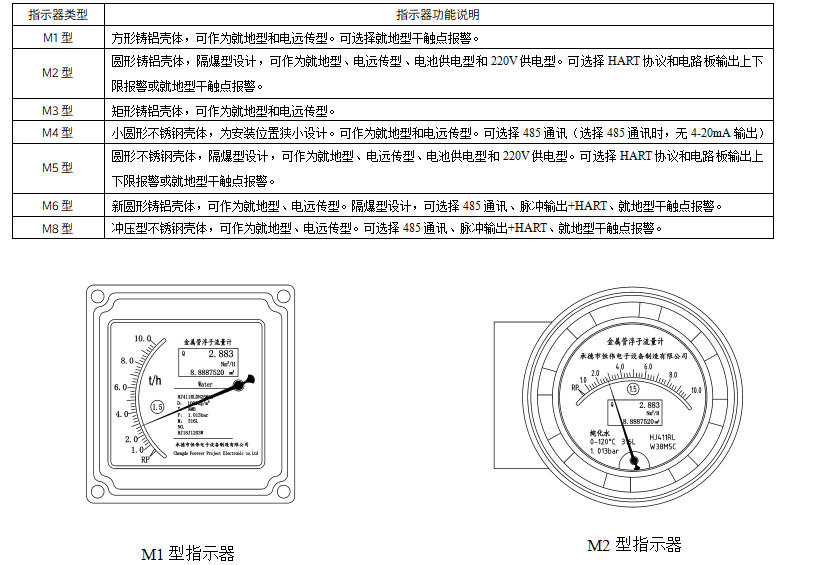

指示器选择

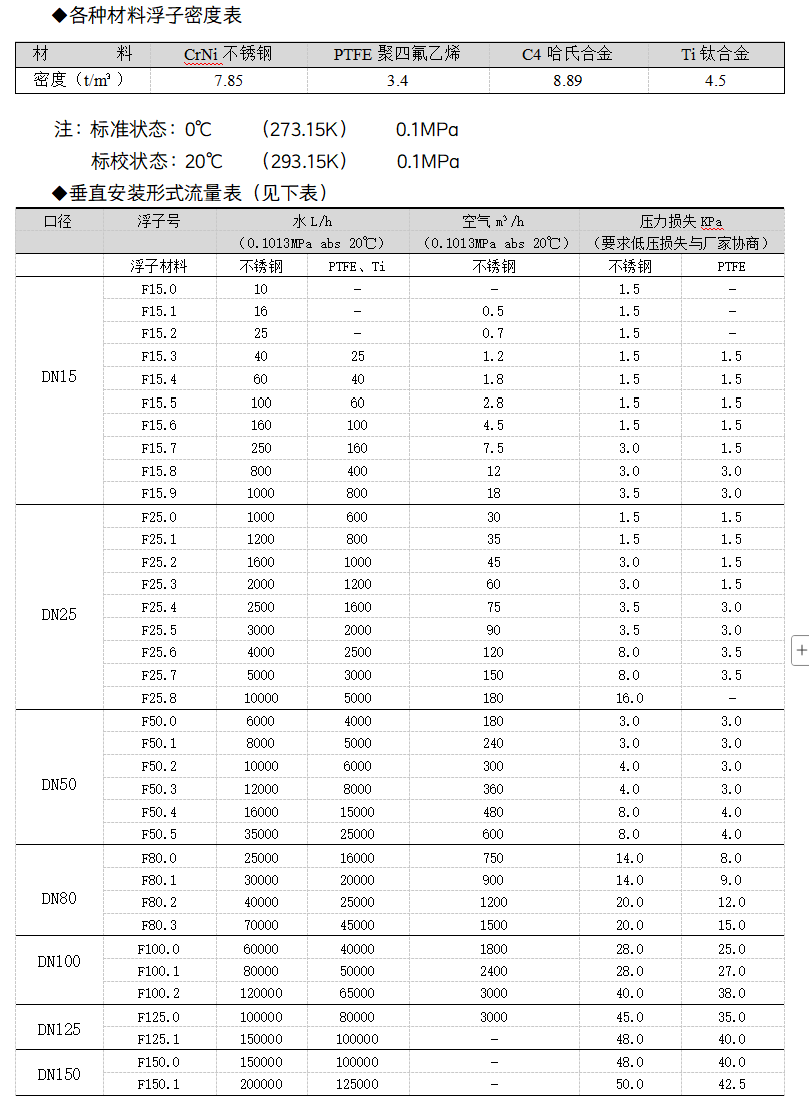

流量表及标准

流量计安装方式

可根据现场工艺管道选择不同规格的流量计，其中垂直安装型是标准形式，其他形式的均为扩展型，如现场许可，尽量选择垂直型。各种安装形式的流量计安装方式可以参考下面的示意图。
