HJ41C系列吹扫装置是采用我公司HJ41系列金属管浮子流量计与恒流阀配合，组成流量吹扫装置，实现流量测量并确保流量恒定输出。我公司生产的金属管浮子流量计具有坚固可靠、测量精确稳定的特点，吹扫装置利用恒流阀对入口或出口压力变化时，能够确保恒定流量输出，可以广泛应用于石油炼制、化工、制药、冶金、电力、纺织、水处理等行业管道的吹扫流量测量。
结构原理

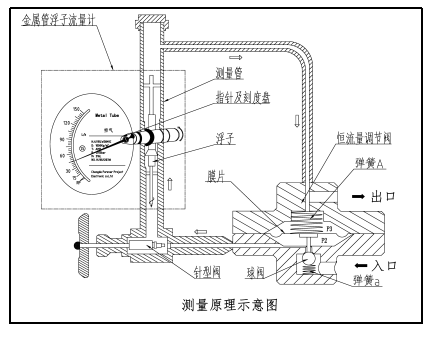

测量结构示意图可以看到：以入口压力变化出口压力恒定为例。
弹性膜片收到向上的作用力为：P2A+P1A---------（1）
弹性膜片收到向下的作用力为：P2A+P2a+F-------（2）
在压力平衡状态时，
即{1}={2}时，P2A+P1a=P2A+P2a+F--------------（3）
作为压力调节膜片的差压P2-P3，我们可以得到以下的等式：
P2-P3=F/A-a/A(p1-p2)------------------------(4)
由于a<<A,所以a/A(P1-P2)可以忽略不计，由于F 和A都是恒定值，所以C（恒定值）=P2-P3
当测量介质是不可以压缩的液体时，压力调节器
可以适用于出口压力变化。对于（4）式中
由于P1是恒定的，P3是变化的，因此，P3变为：
P3+△P,P2变为：P2+△P，
所以：C(恒定值）=P2-P3
仪表特点
★ 单路、双路、多路型式（可选）

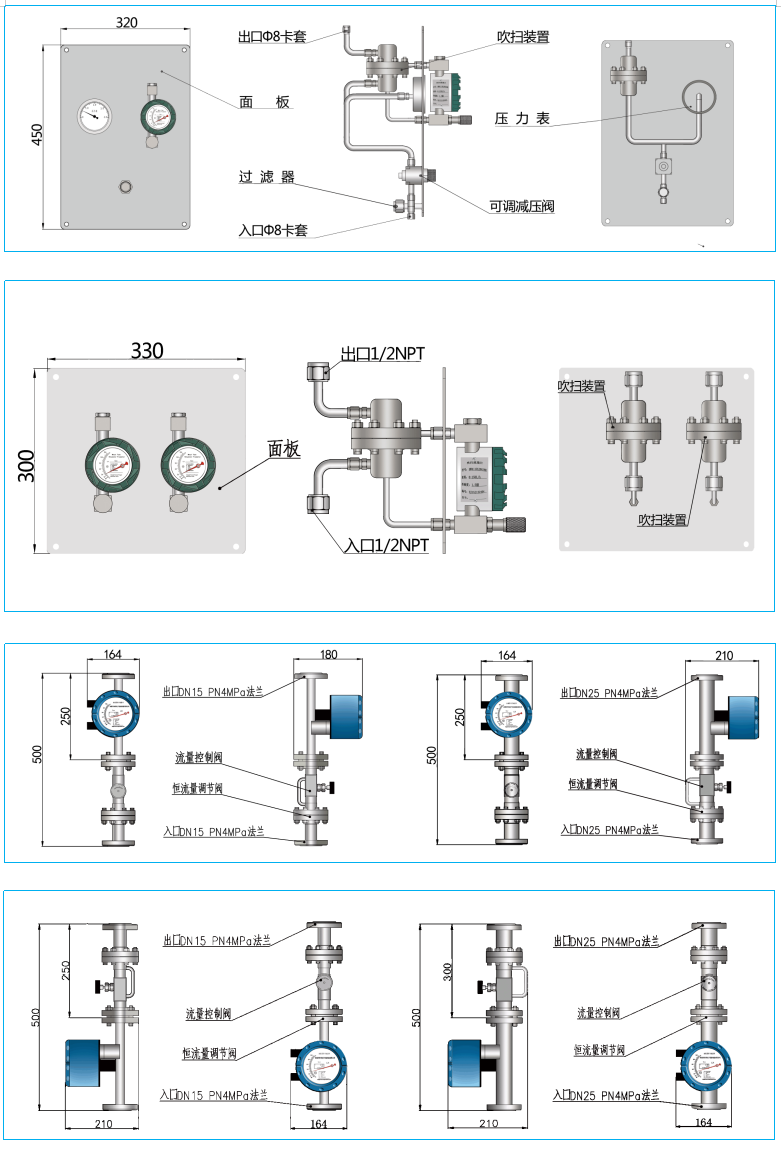

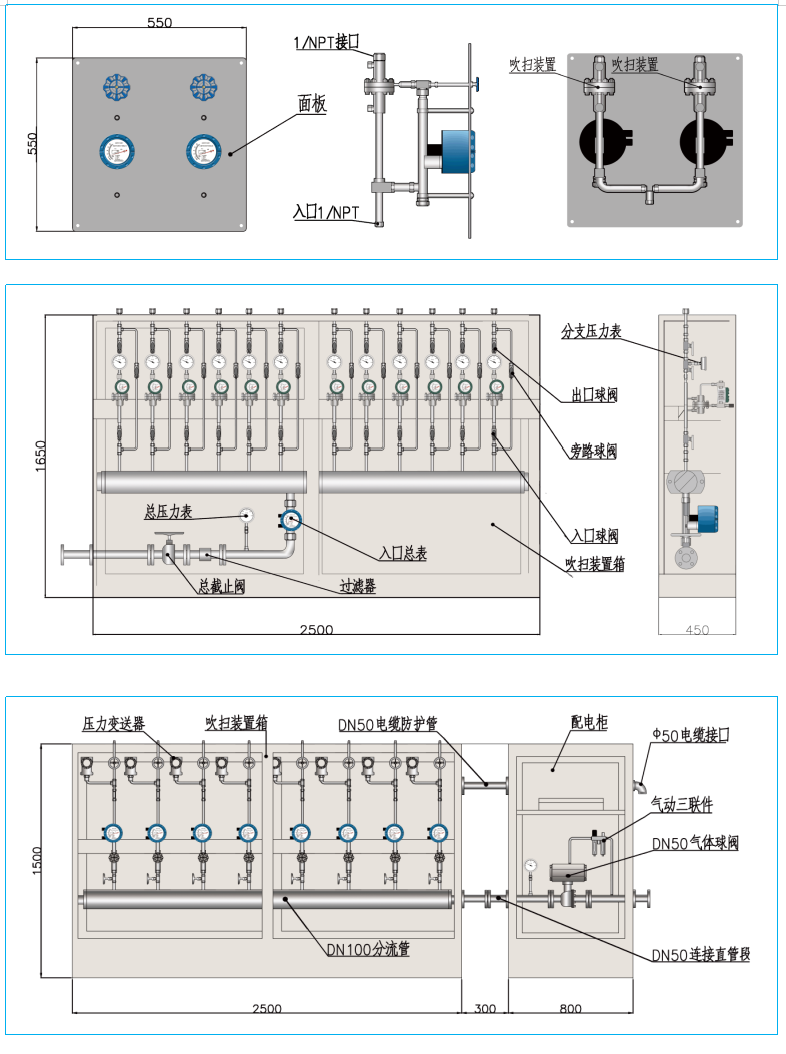

★ 单表安装、面板安装、柜式安装（可选）
★ 1/4"NPT、卡套、螺纹、法兰连接（可选）
★ 可以测量过程温度低于150℃
★ 可以测量过程压力低于10MPa
★ 流量可现场指针指示或液晶显示（不可同时）
★ 采用我公司HJ41系列流量计
★ 可输出4-20mA信号

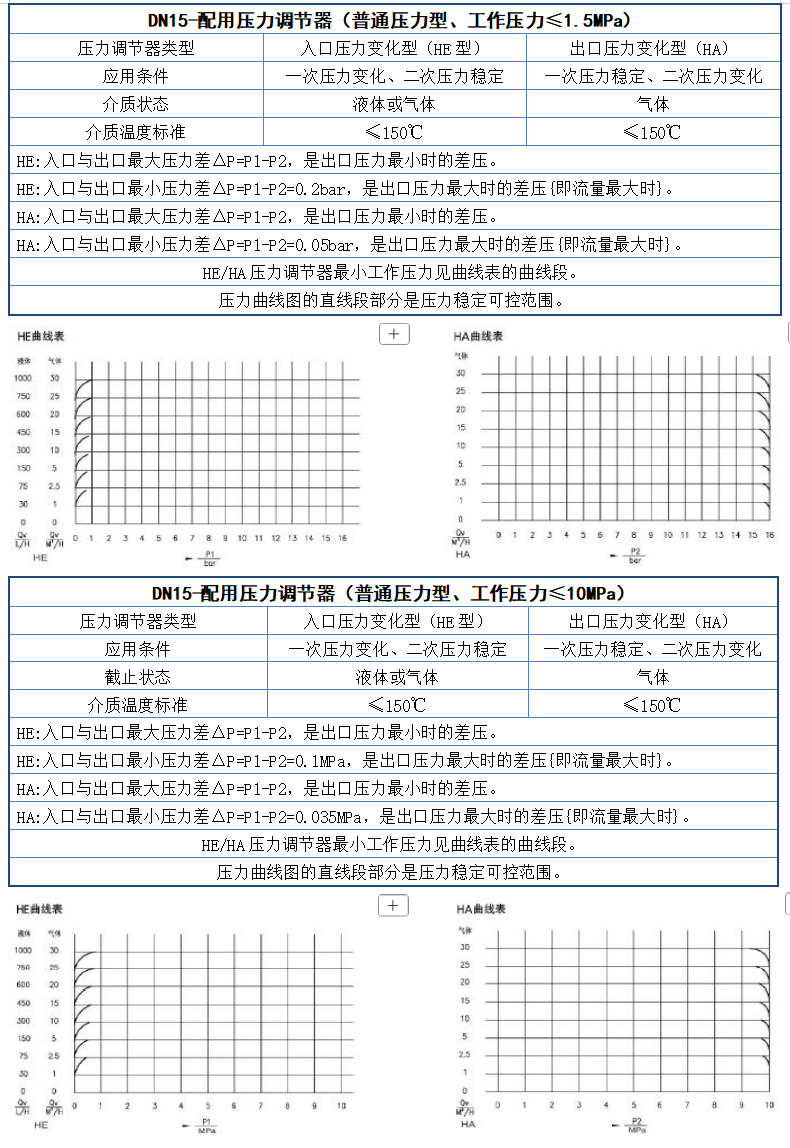

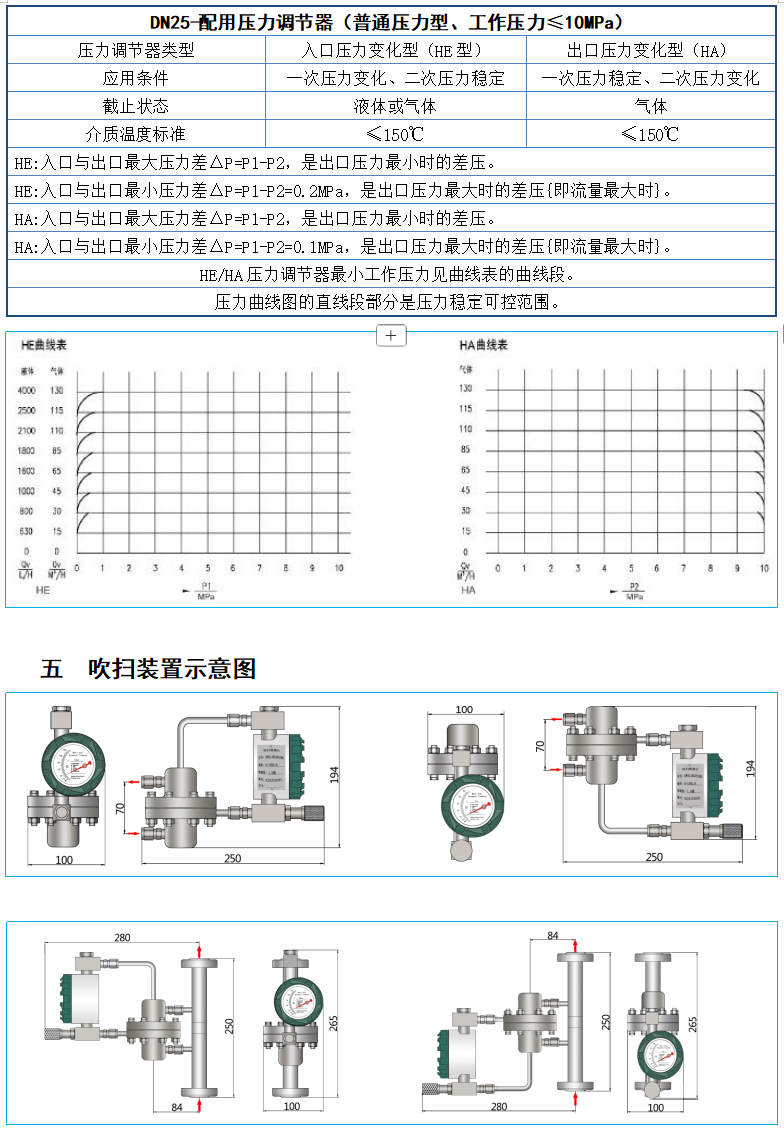

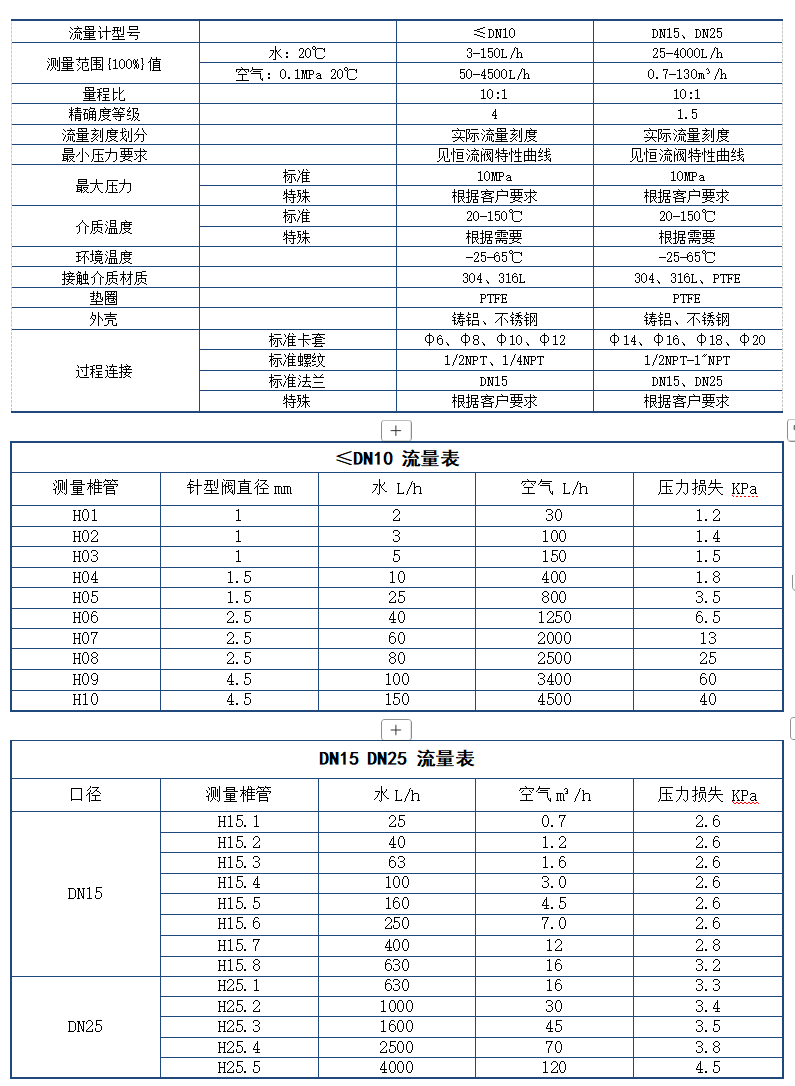

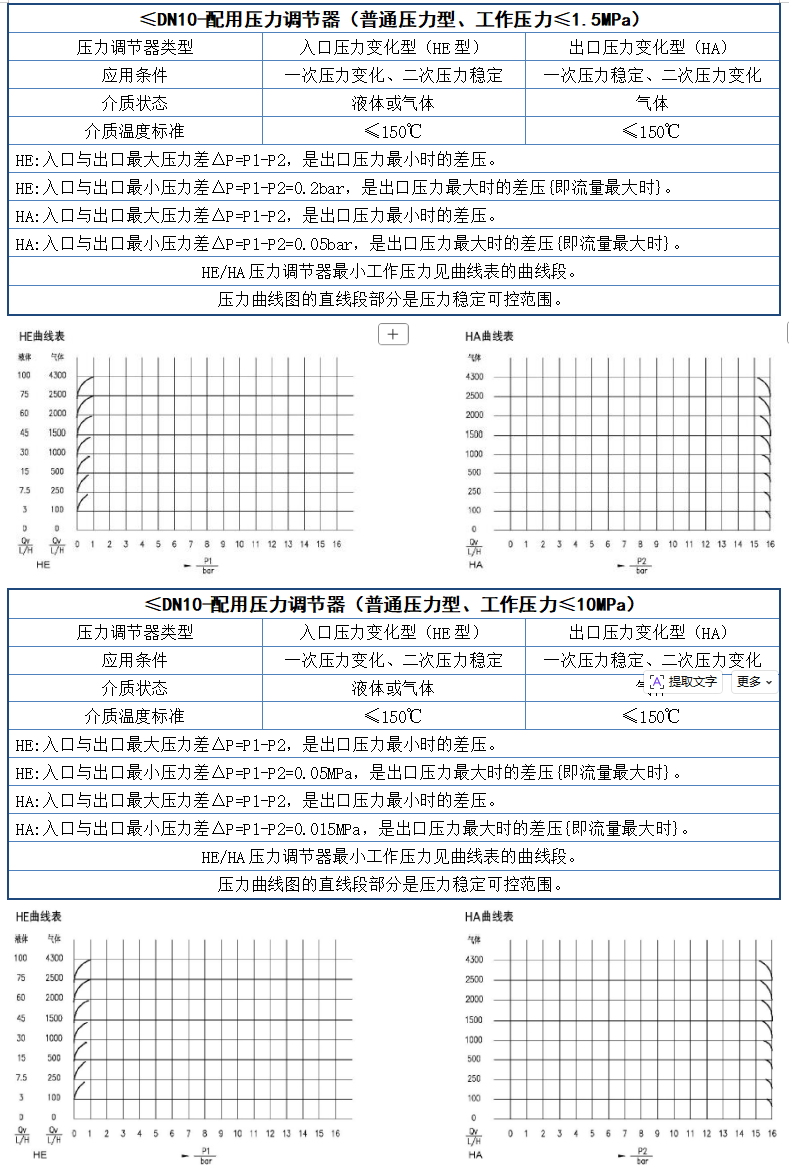

技术参数

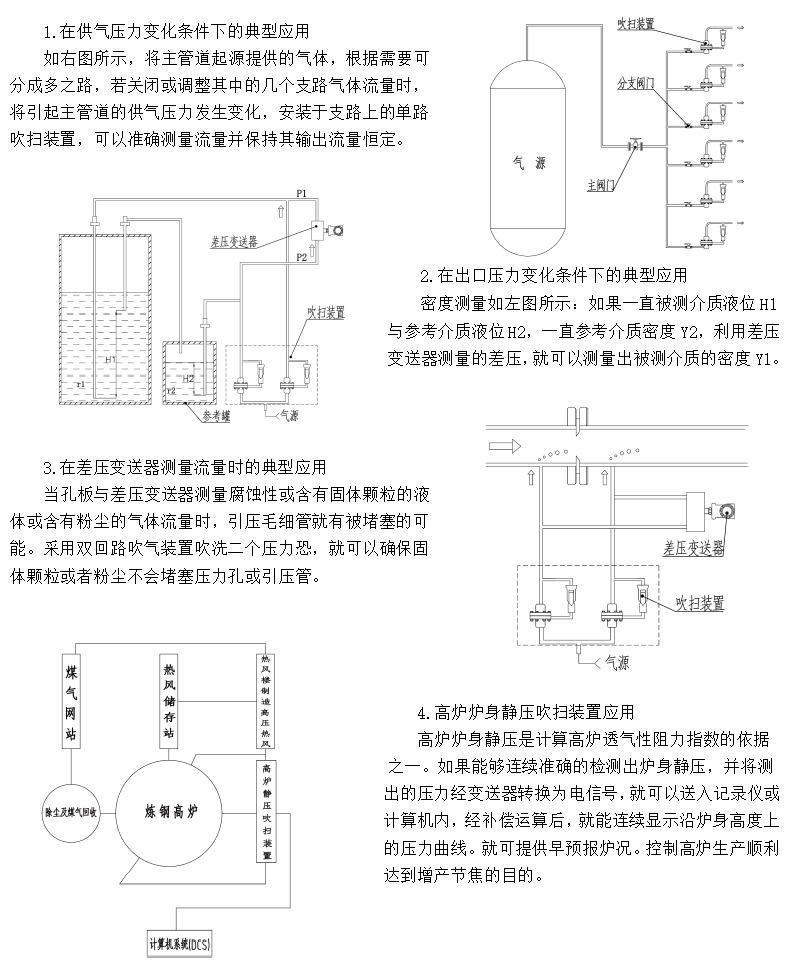

吹扫装置典型应用
